10kv高壓開關柜分為哪些型號,各型號特點

2018/6/11 16:13:09 次瀏覽

  10kv高壓開關柜,目前市場上流行的高壓開關柜型號很多,歸納起來有以下幾種型號,現把各種型號的開關柜型號及其特點列舉如下:

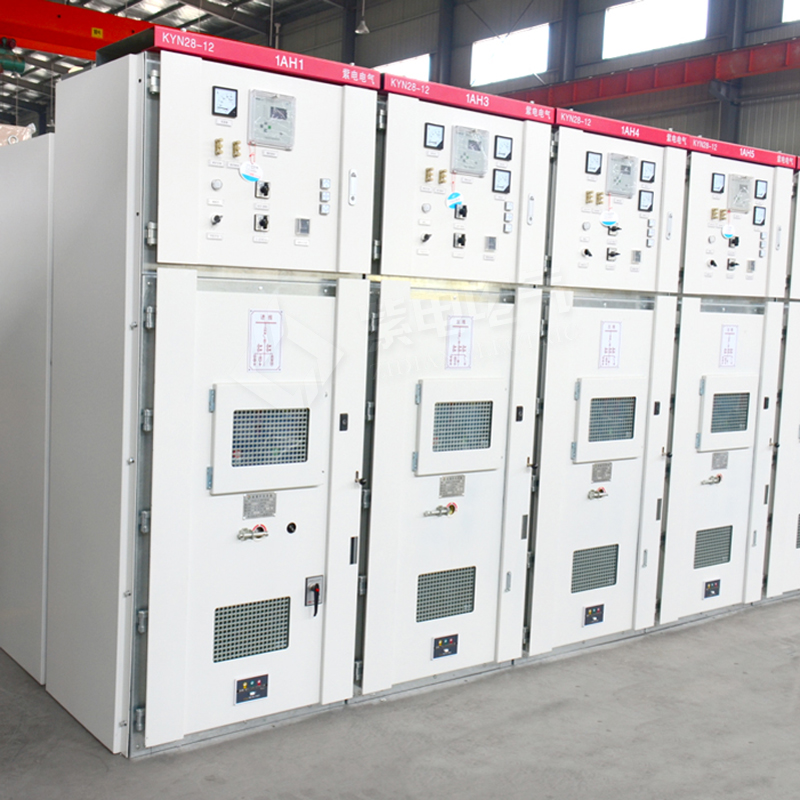

10kv高壓開關柜分為哪些型號,各型號特點

  1、GG1A-10(F)系列

  GG-1A型高壓開關柜為固定式GG-1A(F)型防誤型高壓開關柜(固定式具有防誤裝置的高壓開關柜)

  用途

  GG-1A型高壓開關柜為固定式,用于工礦企業變,配電站的交流50HZ,3-10KV的三相單母線系統中,接受和分配電能之用.

  GG-1A(F)型防誤型高壓開關柜系固定式具有防誤裝置的高壓開關柜,適用于交流50Hz,額定電壓3.6KV,10KV,額定電流最大至1000A,額定開斷電流最大至31.5kA的單母線系統中作為接受或分配電能的戶內成套配電高壓設備.

  本柜柜體寬敞,內部空間大,間隙合理,安全,具有安裝,維修方便,運行可靠等特點,主回路方案完整,可以滿足各種供配電系統的需要.

  結構特點

  GG-1A型高壓開關柜系開啟式,基本骨架結構用角鋼焊接而成,前面板用薄鋼板壓制而成,柜后無保護板,柜內用薄鋼板隔開,柜的上部為斷路器室,下部為隔離開關室,具有程序封鎖功能,使用安全可靠.具有五種防止誤操作的功能。

  2、XGN系列

  XGN箱型固定式金屬封閉開關設備(簡稱開關柜),主要用于電壓為3KV,6KV,10KV,頻率為50HZ的三相交流電力系統中電能的接受與分配.本系統具有可靠的"五防"閉鎖功能,性能可靠,可廣泛用于高壓電動機的起動,投切運行等場合.

  結構特點

  XGN15-12型環網柜采用金屬封閉箱式結構,主開關與柜體為固定安裝,主回路系統的各隔室均有壓力釋放裝置和通道,各隔室均可靠接地,而且封閉完善,外殼防護等級達到IP3X.開關室內裝有FL(R)N36-12D型三工位負荷開關,該負荷開關的外殼為環氧樹脂澆注而成,內充六氟化硫(SF6)氣體.

  XGN2―10箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6KV,10KV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備,具有對電路控制保護和監測等功能.其母線系統為單母線及單母線帶旁路母線,并可派生出雙母線結構.

  開關柜的主開關采用SNl0―10型系列少油斷路器及ZN28A―10型系列真空斷路器.斷路器配用CDl0系列電磁]動機構或CT8彈簧操動機構;真空斷路器也可配用CDl7系列電磁操動機構,CTl7或CT19B彈簧操動機構.隔離開關采用GN30―10旋轉式隔離開關系列產品.

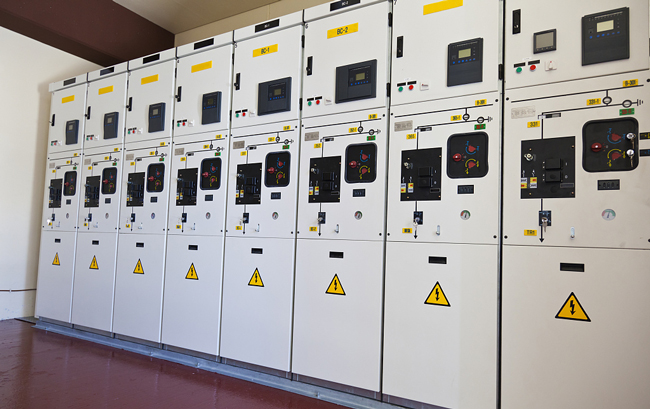

10kv高壓開關柜分為哪些型號,各型號特點

  3、HXGN系列

  也叫箱型固定式金屬封閉開關設備。環網柜HXGN―10型高壓開關柜(簡稱環網柜),系三相交流額定電壓10kV,額定頻率50Hz的戶內箱式交流金屬封閉開關設備.適用于工廠,車間,小區住宅,高層建筑等場所的配電系統,環網供電或雙電源輻射供電系統,起接受,分配和保護作用,也適用于箱式變電站中。

  4、KYN28系列

  kyn28型戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

關于10kv高壓開關柜分為哪些型號,各型號特點的介紹就到這了,想了解更多10KV高壓開關柜的信息,歡迎關注紫電電氣官網。
