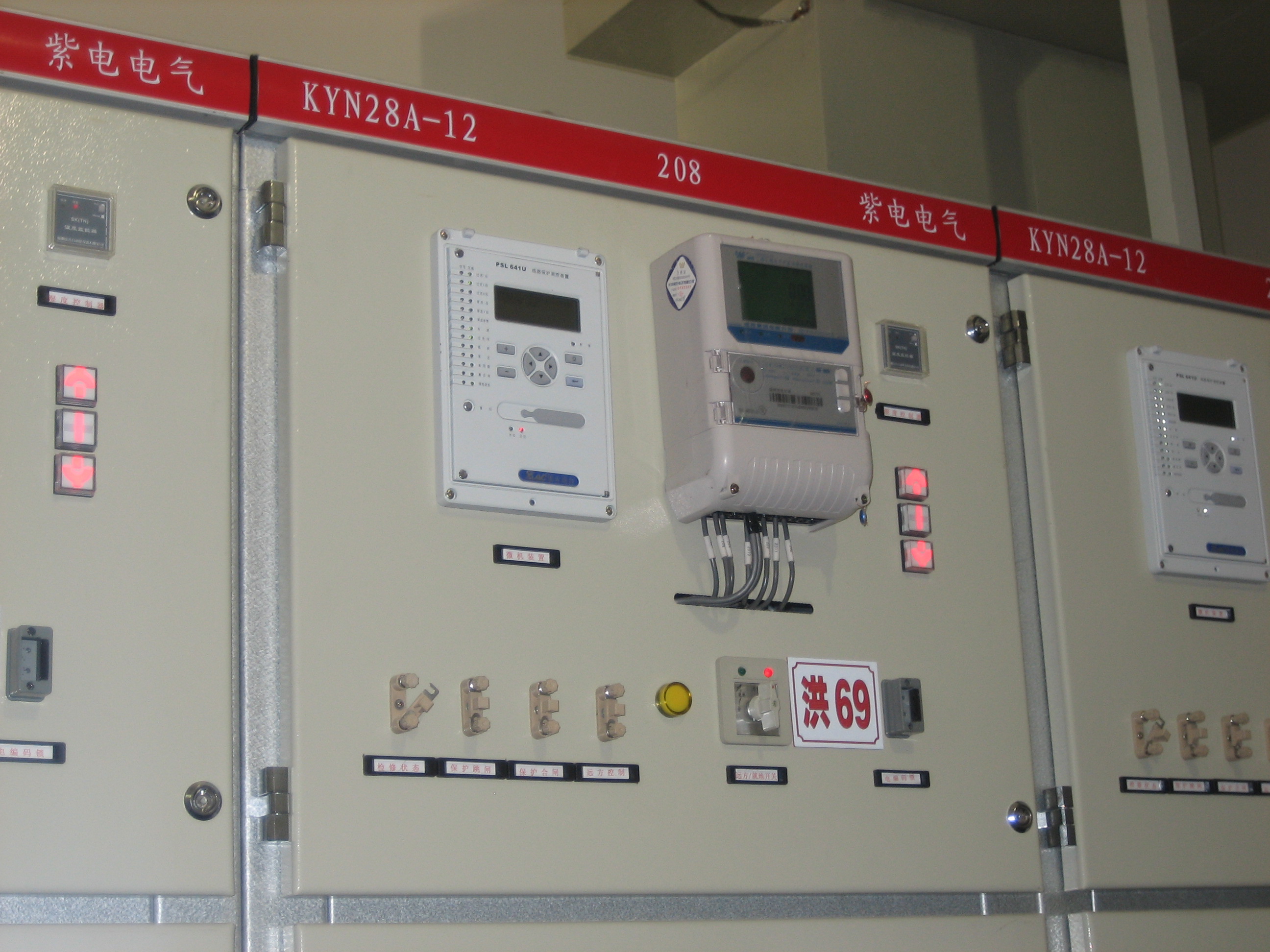

　　10KV高壓開關柜用于樓宇系統的開閉站、變電站內，開閉站內為變電站饋出柜，變電站內為進線柜、母聯柜和變壓器饋出柜，由于10KV的高壓人體是不能碰觸的，因此，怎么控制高壓開關柜，就比較考驗技術了，下面給大家介紹下高壓開關柜的具體操作流程。

高壓成套開關柜進線柜的送電操作

　　1、 檢查進線柜狀態應允許送電(第一、開關本身允許送電操作;第二、母聯柜為冷備用狀

　　態;第三、本段出線開關均已分閘;第四、本段電阻柜隔離刀閘已合上，變壓器已受電。)

　　2、 副值填寫操作票，經主值審核無誤，操作時由副值操作，主值唱票并監護;

　　3、 操作人員操作時必須正確穿戴好高壓絕緣手套和高壓絕緣靴，并站立在高壓絕緣地毯

　　上;

　　4、 檢查Ⅰ段PT 柜1106(LAH06)搖至工作位;

　　5、 確認I 段電阻柜(LZR01)隔離開關已在合位

　　6、 確認1#主變已受電;

　　7、 將Ⅰ段進線柜101(LAH08)斷路器搖至工作位;

　　8、 將Ⅰ段進線柜101(LAH08)航空插頭插上并扣牢靠，檢查狀態指示斷路器已在工作位;

　　9、 合上控制回路小空氣開關，檢查指示燈及開關狀態指示器均正常;

　　10、遠控合Ⅰ段進線柜101(LAH08)斷路器，合閘時現場監護人員要遠離高壓開關柜;

　　11、觀察各顯示儀表上的電壓值及設備受電情況。

　　高壓成套開關柜進線柜的停電操作

　　1、副值填寫操作票，經主值審核無誤，操作時由副值操作，主值唱票并監護;

　　2、操作人員操作時必須正確穿戴好高壓絕緣手套和高壓絕緣靴，并站立在高壓絕緣地毯上;

　　3、降本段母線負荷并同時退出電容補償裝置及濾波裝置;

　　4、檢查各出線柜已分閘停電，檢查進線柜的負荷已接近于0 ;

　　5、分Ⅰ段進線柜101(LAH08)斷路器，檢查Ⅰ段進線柜斷路器在分位;

　　6、將Ⅰ段進線柜101(LAH08)斷路器搖至試驗位置;

　　高壓成套開關柜母聯柜的送電

　　1、檢查母聯柜狀態應允許送電(第一、開關本身允許送電操作，第二、如果送上電，兩臺主變的電不會碰頭，第三、要送電段母線上的出線開關均已分閘)

　　2、副值填寫操作票，經主值審核無誤，操作時由副值操作，主值唱票并監護;

　　3、操作人員操作時必須正確穿戴好高壓絕緣手套和高壓絕緣靴，并站立在高壓絕緣地毯上;

　　4、檢查母線柜111斷路器在試驗位置，將提升柜111-1的小車搖至工作位置;

　　5、合上母聯柜111控制回路小空氣開關，檢查指示燈及開關狀態指示器均正常;

　　6、將母線柜111斷路器搖至工作位;

　　7、將母線柜111航空插頭插上并扣牢靠，檢查狀態指示斷路器已在工作位;

　　7、遠控合母線柜111斷路器，合閘時現場監護人員要遠離高壓開關柜;

　　8、觀察各顯示儀表上的電壓值及設備受電情況。

　　高壓成套開關柜母聯柜的停電

　　1、副值填寫操作票，經主值審核無誤，操作時由副值操作，主值唱票并監護;

　　2、操作人員操作時必須正確穿戴好高壓絕緣手套和高壓絕緣靴，并站立在高壓絕緣地毯上;

　　3、降本段母線負荷并同時退出電容補償裝置及濾波裝置;

　　4、檢查各出線柜已分閘停電，檢查進線柜的負荷已接近于0 ;

　　5、分母聯柜111斷路器，檢查母聯柜斷路器在分位;

　　6、將母聯柜111斷路器搖至試驗位置;

　　7、將提升柜111-1的小車搖至試驗位置;

　　8、掛“禁止合閘”警告牌。

關于高壓開關柜的送停電操作具體流程就介紹到這了，想了解更多高壓開關柜的信息，歡迎關注湖北紫電電氣官網。
