包封式干式變壓器(VDT)的型號特點有哪些?

2018/4/24 11:45:02 次瀏覽

  包封式干式變壓器(VDT)及干式變壓器型號介紹:

  由杜邦ReliatranN技術變壓器特許制造廠家,從法國引進原稱為SECURAMID(賽格邁)技術一種干式變壓器。這種技術參照取美國UL認可采用NOMEX芳香聚酰胺紙高壓干式變壓器HV-1絕緣規范。這絕緣規范兩部分,即絕緣結構和絕緣系統,SECURAMID(賽格邁)技術規范與NOMEX芳香聚酰胺紙HV-1絕緣規范之間有相同絕緣結構,絕緣系統不同點是前者最高工作電壓Um為11.5kV;沖擊電壓BIL為75kV,而后者Um為15kV;BIL為95kV?,F(xiàn)屬于杜邦Reliatran變壓器技術范疇。

這種變壓器設計很有特色,它電、磁、熱、力計算中熱和力計算與方法不一樣,精度較高。結構設計上也很考究,它低壓采用NOMEX絕緣紙作絕緣箔式線圈,高壓也采用NOMEX絕緣紙作絕緣分段層式線圈。整個線圈都用高性能NOMEX紙和H級阻燃、防潮和防污穢絕緣樹脂包封起來。帶涂層NOMEX紙與導體經高溫聚合,形成一個堅固整體。

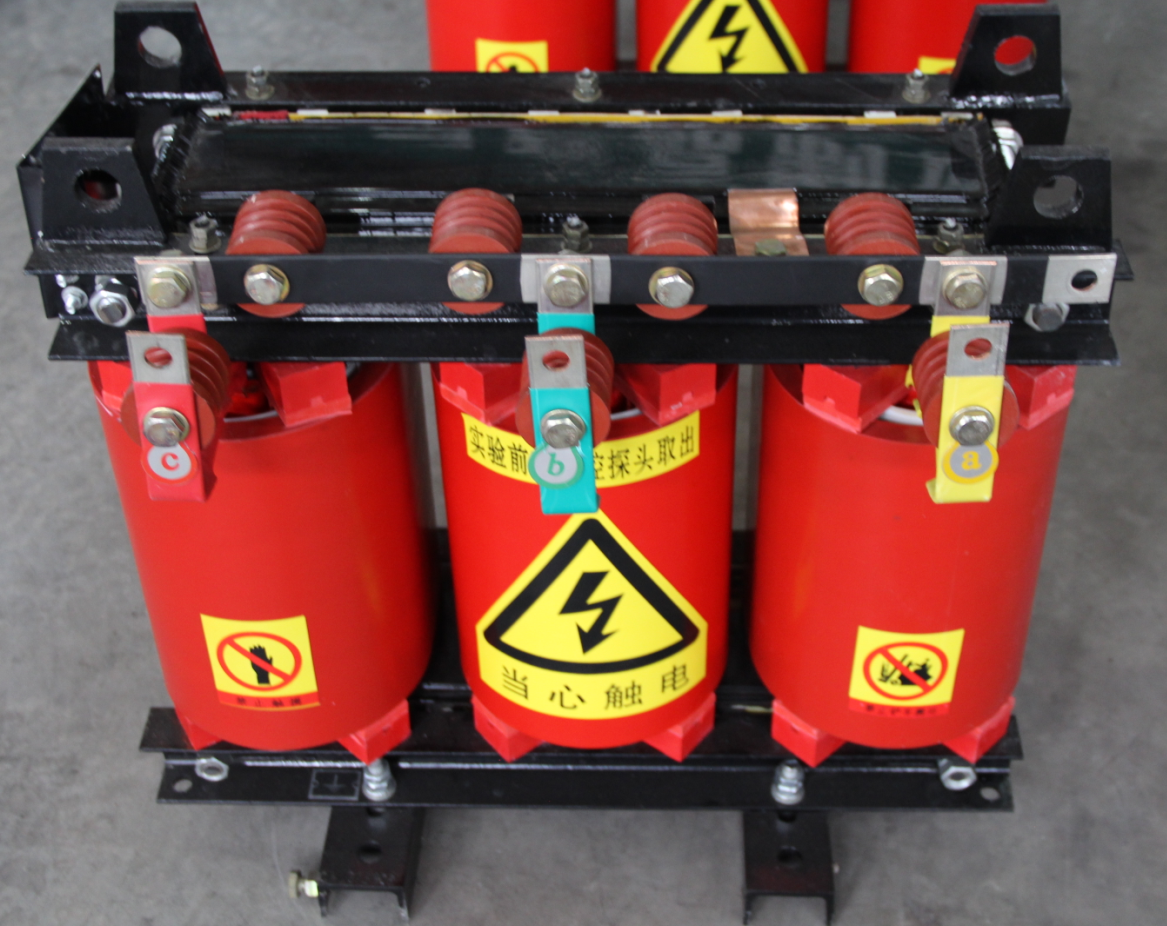

湖北紫電電氣_包封式干式變壓器(VDT)的型號特點有哪些?

  這種ReliatraN技術變壓器除其自身特點外,和絕緣敞開式通風冷卻干式變壓器還有以下共同特點:

  (1)可靠性高,耐溫等級高,耐熱裕度大:

  NOMEX紙屬C級絕緣,長期可220℃高溫下安全運行。變壓器按H級絕緣設計,最高運行溫度為180℃,選擇使用NOMEX紙有很大耐熱裕度。特別下室,通風不良且空間小,采用這種變壓器有很大優越性。NOMEX紙有較高電氣強度, 250℃高溫下有很高表面和體積電阻。更是它有較小介電常數。這以空氣為介質干式變壓器中,是極其微小的,NOMEX紙介電常數通常1.5~2.5 ,與空氣介電常數1很接近。結構設計中,又采用了介電常數較低 絕緣材料,使整個變壓器電場分布比較均勻,繞組內部含有微量氣泡,都不會對產品造成危害,變壓器局放較小,絕緣尺寸下有較高耐電強度。

  (2)安全性好,NOMEX紙限氧指數(LOI)高:

  物質限氧指數與材料本身特性和它所處溫度有關。同一種材料,它溫度越高,限氧指數越小,也說被燃燒,通常說它被燃燒后不能自熄。凡是限氧指數大于20.8%(大氣中氧分壓值)絕緣材料都不會自燃和助燃。NOMEX紙220℃時限氧指數為22% - 25%。300℃時也大于21%。 它300℃以下溫度時不會助燃能阻燃,被明火點著后也能自熄。當然不會爆炸。NOMEX紙不含 毒素,被燃燒后,不會釋放出有害氣體,燃燒煙霧溫度不高,透明度高。變壓器著火后,溫度低于300℃時會自熄,溫度高時燃燒中無毒,且煙霧溫度不高,濃度低。它制造、運輸、存儲和運行過程中都不會給人員、設備和環境造成危害。

  總之NOMEX紙有很低介電常數及很高介電強度和防潮、防污穢能力,這種變壓器性能十分突出。目前國內干式變壓器中也它意大利CESI歐洲獨立實驗室中了符合歐洲標準HD464所規定F1耐火能力、E2適應環境能力和C2承受熱沖擊能力最高標準三項特殊試驗。這三項特殊試驗已經列入2000年版本IEC60076.11國際標準中,不久將來也會列入我國干式變壓器標準中。這三項特殊試驗干式變壓器而言是很有意義。這種變壓器原材料基本上都是進口,高質量產品使售價會比普通變壓器略略高一點,但絕對是物有所值。
